【瓦線技術(shù)】手把手教你：五層紙板下彎翹是如何解決的！

　　紙引未來網(wǎng)訊 下文將通過浙江某工廠五層瓦楞紙板翹曲問題解決的實(shí)際案例分析，告訴你紙板翹曲的問題表現(xiàn)及相應(yīng)的解決方法。

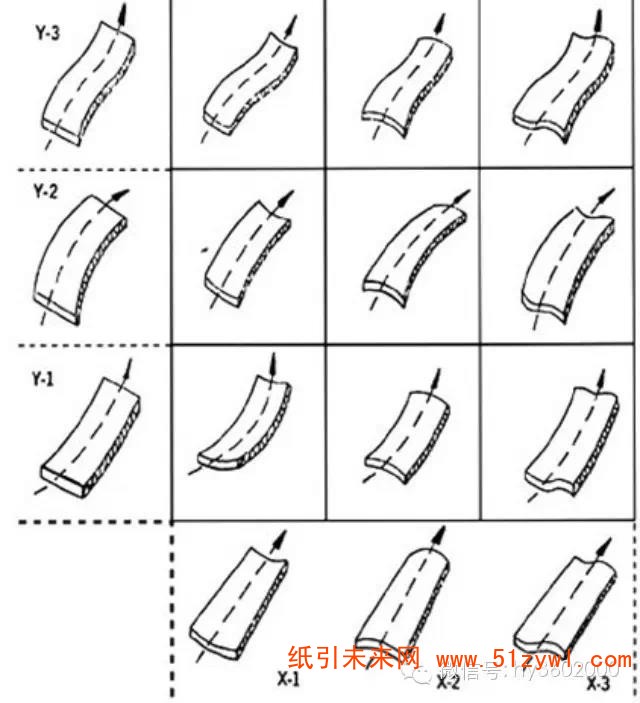

　　案例

　　五層瓦楞紙板下翹，且熱板溫度經(jīng)測(cè)量達(dá)到了170℃～190℃。但是如將A瓦加大糊量和減少烘干，過程中可以將紙板弄平，但冷卻后又會(huì)上翹。顯然該方法屬于治標(biāo)不治本。

　　我們認(rèn)為：

　　導(dǎo)致五層瓦楞紙板橫向下翹現(xiàn)象，可能是由于面紙?jiān)趶?fù)合以前的濕度太大。由于各層不同濕度的紙板一旦復(fù)合完畢，相互之間的位置即由瓦楞芯紙的楞頂與面里紙的粘合點(diǎn)固定，在進(jìn)入烘道干燥后，濕度過大的面紙表面積收縮產(chǎn)生向心拉力，最終導(dǎo)致整個(gè)紙板發(fā)生下翹。

　　解決方法：

　　首先，應(yīng)考慮加大面紙預(yù)熱面積，減少面紙?jiān)趶?fù)合前的濕度。如果在最高且穩(wěn)定的經(jīng)濟(jì)運(yùn)動(dòng)速度條件下，紙板雖下翹，但其他幾層紙的復(fù)合質(zhì)量和烘干后的水份都符合要求，通過調(diào)整面紙的濕度即能排除。否則還要考慮其他幾層紙?jiān)谧罱K復(fù)合前的濕度狀態(tài)，需要同時(shí)減少其它幾層紙板的預(yù)熱面積。進(jìn)一步的措施還可以對(duì)其中幾層紙板以蒸汽噴霧加濕，再適當(dāng)提高車速。各層紙?jiān)诤娴肋\(yùn)行過程中是分別處于不同的溫度與散熱散濕條件下干燥的，通過調(diào)整使所有紙的濕度能適應(yīng)在通過烘道時(shí)各自干燥環(huán)境條件下的干燥速度達(dá)到基本平衡，才能保證紙板干燥后的平整度。

　　在此提醒：在瓦楞紙板粘合過程中，片面加大糊量會(huì)增加黏合劑的成本消耗和使A楞楞頂因水份增加而影響強(qiáng)度。同時(shí)這還會(huì)導(dǎo)致紙板在復(fù)合時(shí)出現(xiàn)楞型變形和倒楞現(xiàn)象，在紙板干燥后又會(huì)出現(xiàn)“搓板狀”缺陷等問題。同時(shí)還需要注意濕度問題，加大的濕度則會(huì)影響烘道的干燥速率。
