標簽實地印刷有鬼影？實際案例教你分析解決！

　　紙引未來網訊 鬼影是凸版標簽輪轉印刷中常見的現象，尤其是印刷大面積實地里有陰文文字或線條的圖形，很難解決。

案例分析

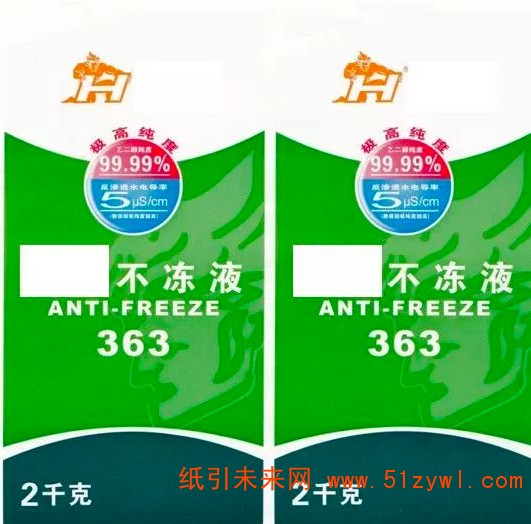

出現鬼影的標簽

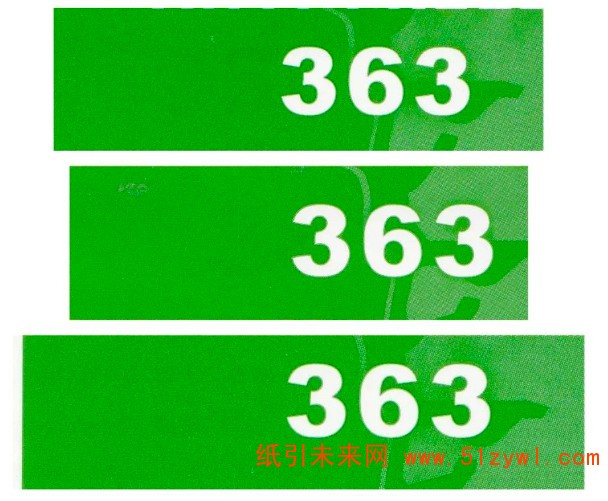

出現鬼影的位置


　　上面這枚標簽“363”左側的綠色圖文出現鬼影，“2千克”藍黑色圖文部分卻并未出現鬼影，到底是什么原因?

印刷設備及工藝分析

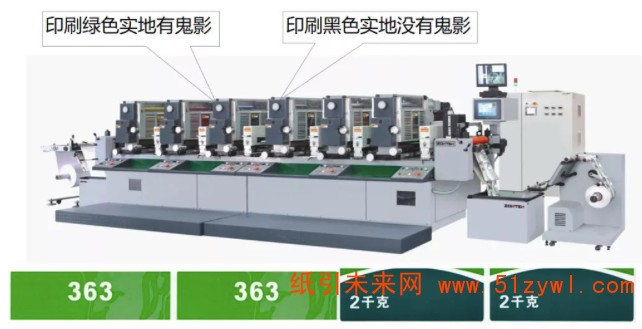

　　從上圖的標簽印刷機可以看出，這枚標簽的綠色圖文和藍黑色圖文是在兩個印刷工位上印刷的。

　　在印刷機輸紙牽引量一致的情況下，其中一個工位印刷出現鬼影，另一個卻沒有，這就能排除設備輸墨系統的結構問題。

　　因此，會出現這種現象應該是設備的綠色印刷工位調整成運轉問題，使綠色印刷圖文出現了問題。


　　輸墨系統對鬼影的影響

　　這家標簽企業采用的是某公司標簽印刷機，輸墨系統原理如下：

　　*印版滾筒同著墨輥直徑一致

　　*著墨輥為摩擦傳動、主要?jiǎng)恿?lái)自串墨輥

　　*著墨輥僅同印版滾筒的印版部分接觸純滾動施墨

　　*著墨輥同串墨輥的相對位移是造成印品鬼影的根本原因

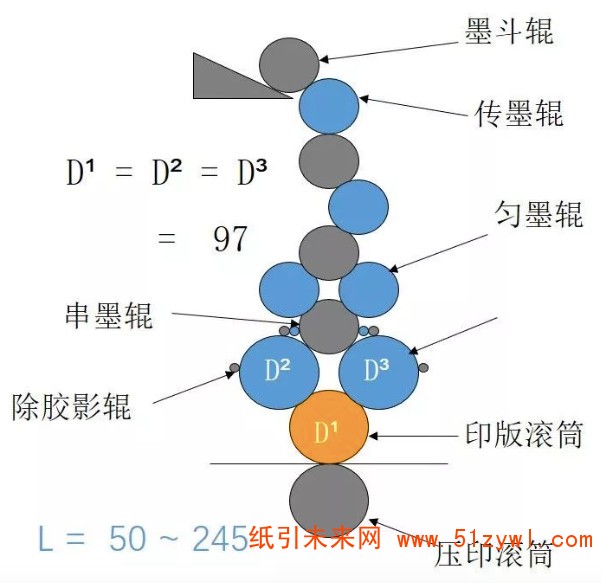

輸墨系統原理示意圖


　　由圖可知，D1(滾筒印版直徑)=D2(墨輥直徑)=D3(墨輥直徑)，如果三者間的傳動是齒輪傳動，它們之間的接觸時是純滾動，沒有相對滑動，這種狀態下印版和墨輥總是在同一點接觸，不會出現膠輥位移、輸墨錯位，印刷后也不會出現鬼影現象。

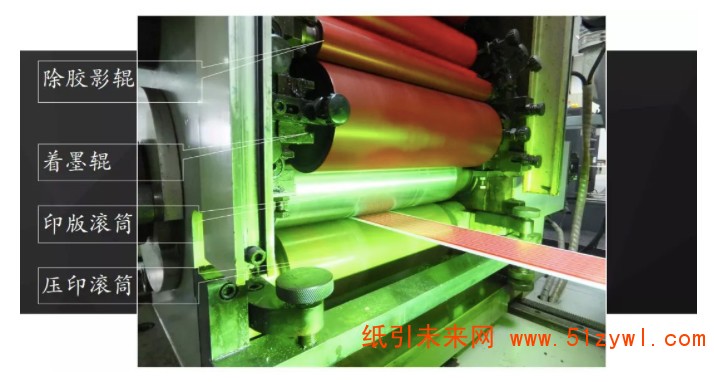

往復式凸版標簽機輸墨系統

　　但實際上，著墨輥與印版滾筒原本沒有傳動關系，只是同印版瞬時滾動摩擦接觸，著墨輥的轉動、接受油墨完全依靠同它們接觸的串墨輥來實現，也就是說串墨輥是主動輥，是著墨輥的動力源。


　　由于著墨輥本身精度方面的原因或同串墨輥、除膠影輥之間調整方面的原因，這種結構會使著墨輥同印版筒之間出現相對滑動、位移，最終每次傳遞的油墨位置變化(而且有規律)，印刷時出現規則性鬼影現象。

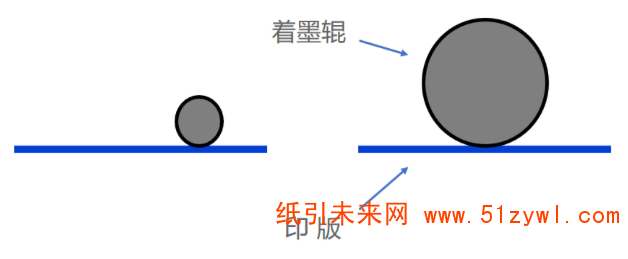

　　因此，著墨輥的周長應永遠等于或大于印版滾筒，避免減少位移現象。


著墨輥的周長L2 < 印版的長度L1， 出鬼影

著墨輥的周長L2> 印版的長度L1 ，不會出現鬼影

凸版著墨輥周長同印版長度的關系

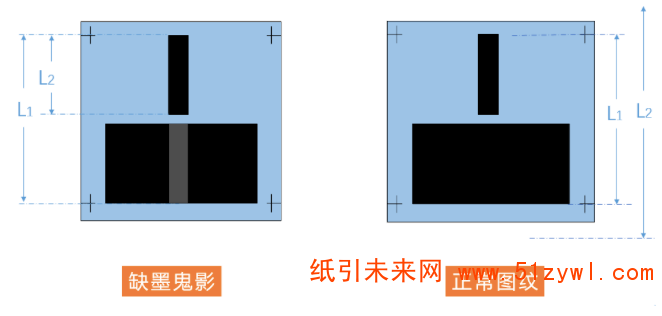

缺墨鬼影

著墨輥的周長L2 < 印版的長度L1， 缺墨鬼影

著墨輥的周長L2 > 印版的長度L1， 正常圖紋

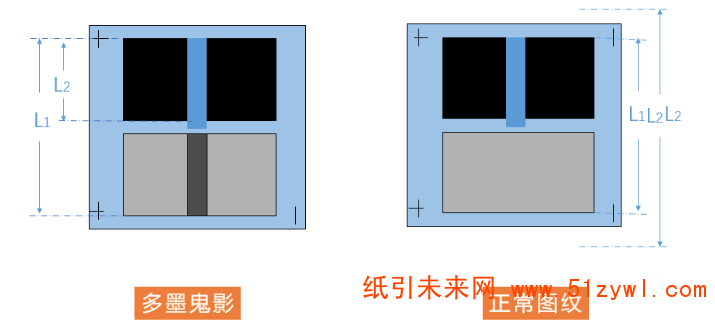

多墨鬼影

著墨輥的周長L2 < 印版的長度L1， 多墨鬼影

著墨輥的周長L2> 印版的長度L1， 正常圖紋

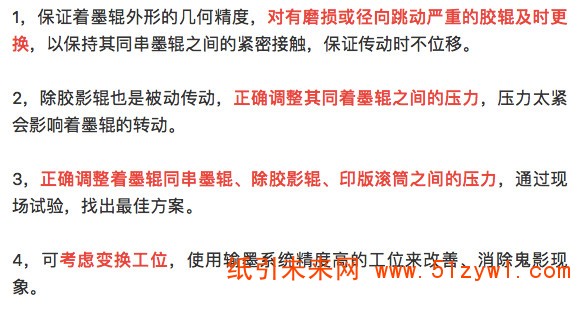

　　解決方案

　　保持著墨輥同印版滾筒之間印刷時的純滾動關系，不出現相對位移，是解決問題的關鍵，保持企業應從以下幾個方面考慮調整設備。
